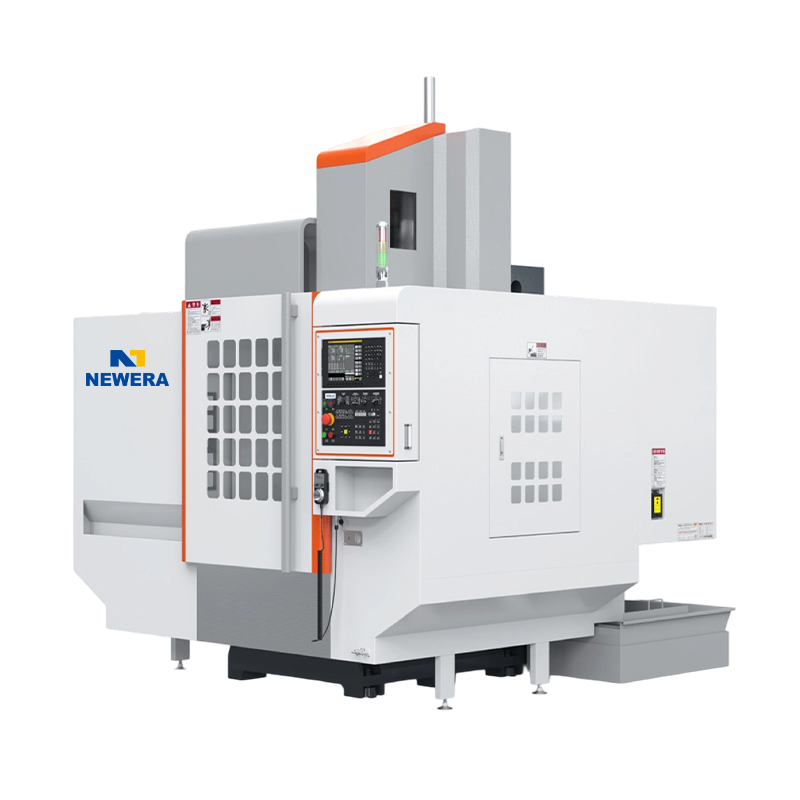

Snaha o použiteľnosť Využíva sofistikovaný dizajn krytu a je navrhnutý s ohľadom na prístupnosť k stolu a manipuláciu s obrobkom pomocou žeriavu. V celom stroji sú zahrnuté aj ďalšie funkcie pre lepšiu spracovateľnosť. Hydraulická jednotka a ďalšie periférie vyžadujúce pravidelnú údržbu sú umiestnené na ľahko dostupnom mieste, aby sa zlepšila údržba.
Väčší výkon vretena Pridaný S3 15% menovitý výstupný výkon a krútiaci moment; Zlepšite schopnosť krátkodobého ťažkého rezania; Skráťte čas zrýchlenia, spomalenia a tuhého poklepania.
Vretenový motor novej generácie Inteligentné riadenie zaťaženia vretena; Účinnosť hrubovania sa zvýšila o 28 %.
Nové HMI jednoduchšie Často používané funkcie sa menia z komplexného nastavenia zámku na ovládanie jedným tlačidlom.
Systémové spracovanie je silnejšie Jednoduché nastavenie úrovne presnosti obrábania.
Inteligentná výroba Pohodlné rozšírenie internetu vecí; Zahrňte všetky bežné dohody.
Rýchly a spoľahlivý zásobník nástrojov ATC
Elektrická skriňová klimatizácia Kompletný rad štandardných "elektrických klimatizačných zariadení". Zabráňte vniknutiu prachu, olejovej hmly a vlhkosti do vnútra rozvodnej skrine, elektronicky ovládajte teplotu, udržujte konštantnú teplotu rozvodnej skrine, zvýšte efektivitu práce celého stroja a životnosť elektronických komponentov. Okrem vynikajúceho výkonu chráni aj životnosť a mieru využitia stroja.

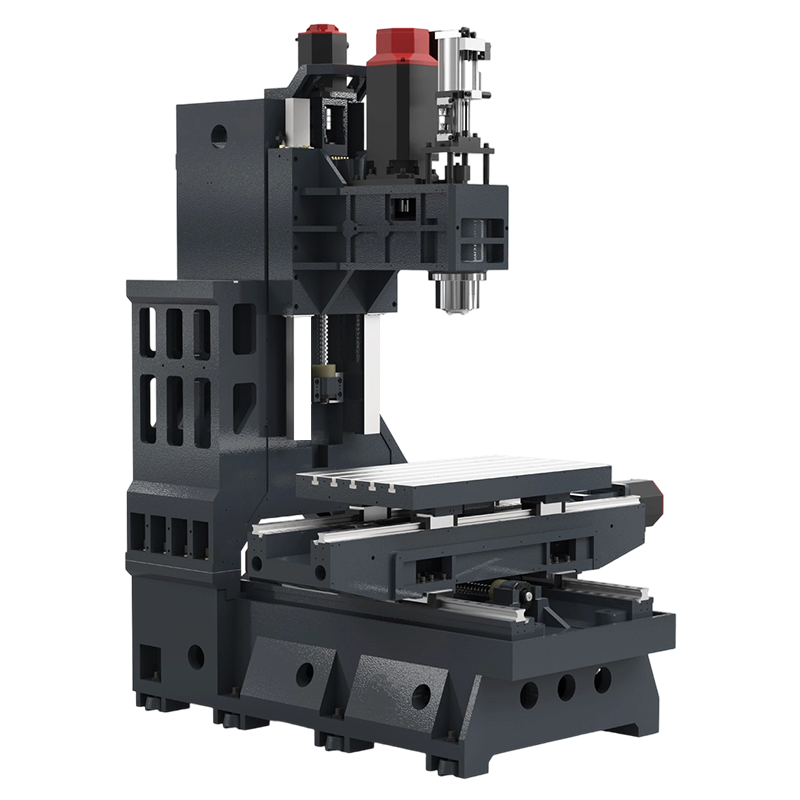

Štruktúra Trup a sedlo sú vystužené horskými rebrami a línia toku sily je najkratšia, aby sa zabezpečila najlepšia tuhosť. Na základe vynikajúceho inžinierskeho dizajnu môžu rebrá základne a stĺpa obrábacieho centra odolávať krúteniu, tlmeniu nárazov a prenášať rezné vibrácie do oblasti bez rezu. Stĺp využíva konštrukciu torznej rúrky, ktorá poskytuje vynikajúcu tuhosť a odolnosť voči ohybu a krúteniu. Ultra široká konštrukcia základne znižuje ťažisko základne a prispôsobuje ťažisko stroja optimálnej stabilnej výške. Spodná časť stĺpa je rozšírená pre zvýšenie stability stroja.
Trojosová predťahová guľôčková skrutka Dovezená prednapnutá skrutka matice na brúsenie JIS-C3 na odstránenie vôle, vysokej tepelnej odolnosti, odolnosti proti opotrebeniu, odolnosti voči krúteniu a dlhej životnosti, čím sa zabezpečí vysoká presnosť obrábania stroja a prijatie dovážaného presného objemu Stroj na plnenie oleja zabezpečuje mazanie mechanizmu axiálneho posuvu.
Kompozitný presný vzduchový kompresor Zabezpečte prívod čistého vzduchu a detekciu tlaku komponentov stroja. viac spoľahlivá kontrola činnosti vzduchového ventilu. zvýšiť separátor vodných kvapiek, aby sa eliminovala vlhkosť z vonkajšieho zdroja.
Technické parametre
Model
Jednotka
VL85
Cestovanie (X/Y/Z)
mm
800/550/550
Rozmer pracovného stola
mm
1000 x 550
T-drážka
mm
5-18Tx90
Maximálne zaťaženie
kg
600
Vzdialenosť od nosa vretena k stolu
mm
120-670
Vzdialenosť od stredu vretena k zvislému stĺpu
mm
589
Vreteno
Kužeľ
BT40
Rýchlosť otáčania
ot./min
10 000/12 000 (voliteľné)
Výkon motora FANUC
kW
7.5/11/15
Výkon motora MITSUBISHI
kW
7.5/11/15
Trojosové
Výkon motora FANUC (X/Y/Z)
kW
1,8/1,8/3,0
Výkon motora MITSUBISHI (X/Y/Z)
kW
2,0/2,0/3,0
Špecifikácia koľajníc (X/Y/Z)
mm
Valec: 35/45/Box Way
Počet posuvníkov (X/Y/Z)
PC
4/4/Box Way
Veľkosť skrutky
mm
JIS C3: Φ40
G01 Rýchlosť posuvu
mm/min
1-10 000
G01 Rýchlosť rýchleho posuvu (X/Y/Z)
m/min
48/48/30
Presnosť polohy
mm
±0,005/300
Opakovaná presnosť polohovania
mm
±0,003/300
Zásobník náradia
Knižnica manipulátorov
ks.
24
Čas na výmenu rezacieho nástroja
s
1,3-1,8
Maximálna dĺžka nástroja
mm
300
Maximálny priemer nástroja (všetky otvory nástroja sú plné nástrojov)
mm
78
Maximálny priemer nástroja (otvory nástroja sú prázdne vľavo a vpravo)
