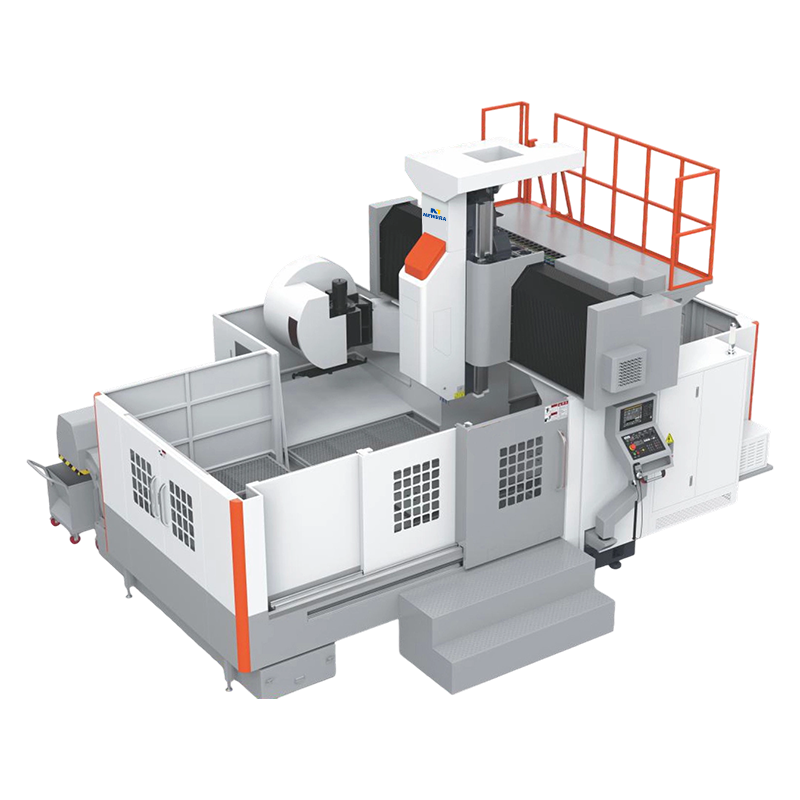

A portálové obrábacie centrum je CNC obrábací stroj s portálovou konštrukciou, široko používaný na obrábanie veľkých a ťažkých obrobkov. Jeho konštrukčné vlastnosti mu dodávajú vysokú tuhosť a stabilitu, vďaka čomu je obzvlášť vhodný na obrábacie úlohy vyžadujúce vysokú presnosť a veľké zaťaženie, ako napríklad v leteckom priemysle, stavbe lodí, výrobe foriem a strojárskej výrobe. V porovnaní s tradičnými vertikálnymi alebo horizontálnymi obrábacími centrami dokážu portálové obrábacie centrá vydržať väčšie rezné sily, majú väčší rozsah obrábania a vyššiu efektivitu výroby.
1. Základná štruktúra a princíp fungovania portálových obrábacích centier

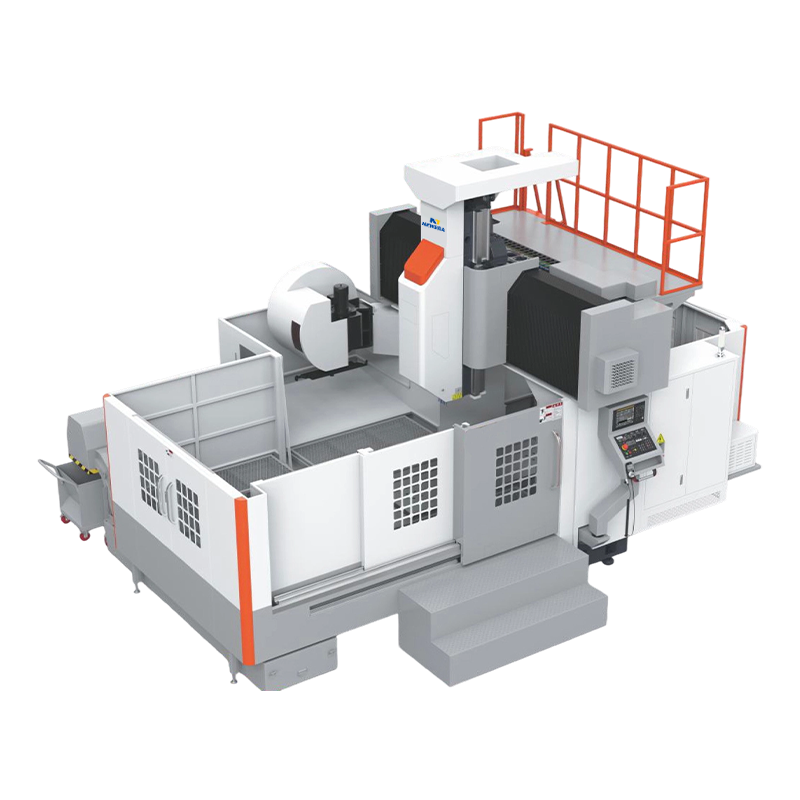

Lôžko portálového obrábacieho centra má štruktúru v tvare "portálu". Hlava vretena premosťuje obrobok cez stĺpy na oboch stranách a vytvára tak obrábaciu plochu s veľkým rozpätím. Táto štruktúra umožňuje obrábaciemu stroju vykonávať efektívne obrábanie na veľkom pracovnom stole, obzvlášť vhodné na obrábanie veľkých a ťažkých obrobkov. Jeho pracovný princíp je podobný ako pri konvenčných CNC obrábacích strojoch, využíva CNC systém na riadenie presného pohybu každej osi na dokončenie rôznych operácií, ako je frézovanie, vŕtanie a rezanie závitov.
Portálové obrábacie centrá sú zvyčajne vybavené vysoko presnými servomotormi a lineárnymi vedeniami na svojich vretenách a pracovných stoloch, ktoré poskytujú hladký a presný pohyb. Automatická výmena nástrojov zároveň umožňuje automatickú výmenu nástrojov, čím zvyšuje efektivitu výroby a znižuje ručné zásahy.
2. Hlavné vlastnosti portálových obrábacích centier
(1) Vysoká tuhosť a stabilita: Vďaka svojej portálovej štruktúre dokážu portálové obrábacie centrá vydržať veľké rezné sily a zaťaženia, pričom si zachovávajú vysokú presnosť aj pri vysokom zaťažení, vďaka čomu sú vhodné na ťažké rezanie a obrábanie veľkých obrobkov.
(2) Veľký rozsah obrábania: Vďaka svojmu konštrukčnému dizajnu sú portálové obrábacie centrá zvyčajne vybavené veľkými pracovnými stolmi, ktoré umožňujú obrábanie veľkých obrobkov, vďaka čomu sú vhodné na presné obrábanie veľkých dielov.
(3) Vysoko presné obrábanie: Konštrukcia portálových obrábacích centier s vysokou tuhosťou im umožňuje poskytovať veľmi vysokú presnosť obrábania počas zložitého a presného obrábania, pričom sa darí obzvlášť dobre pri obrábaní presných foriem a leteckých dielov.
(4) Vysoký stupeň automatizácie: Portálové obrábacie centrá sú zvyčajne vybavené automatickými meničmi nástrojov, ktoré môžu automaticky prepínať medzi rôznymi nástrojmi, čím sa zvyšuje efektívnosť výroby a prispôsobuje sa dávkovej výrobe a zložitým procesným požiadavkám.
(5) Viacosové obrábanie: Moderné portálové obrábacie centrá podporujú viacosové obrábanie, čo umožňuje simultánne obrábanie vo viacerých osiach, ako sú X, Y a Z, čo spĺňa požiadavky na obrábanie rôznych zložitých dielov.
3. Oblasti použitia portálových obrábacích centier
Výroba foriem: Portálové obrábacie centrá sú vhodné na obrábanie rôznych typov veľkých foriem, obzvlášť výhodné pri výrobe foriem vyžadujúcich presné opracovanie otvorov a komplexnú povrchovú úpravu.
Letectvo a kozmonautika: Vďaka veľkému rozsahu obrábania a vysoko presným možnostiam obrábania sa portálové obrábacie centrá široko používajú pri obrábaní leteckých komponentov, ako sú rámy lietadiel a časti motorov.
Stavba lodí: Časti lodí sú zvyčajne veľké a zložité; portálové obrábacie centrá dokážu spracovať veľké, ťažké obrobky, čím spĺňajú požiadavky na obrábanie lodného priemyslu.
Výroba strojov: Portálové obrábacie centrá sa široko používajú na obrábanie veľkých mechanických komponentov, ako sú lôžka obrábacích strojov, podpery a rámy.
Automobilová výroba: V automobilovom priemysle môžu byť portálové obrábacie centrá použité na obrábanie veľkých automobilových dielov, ako sú diely motorov a rámy karosérií.
4. Bežné chyby a riešenia pre portálové obrábacie centrá
Zatiaľ čo portálové obrábacie centrá ponúkajú významné výhody v presnosti a kapacite obrábania, ich zložitá štruktúra a vysoké pracovné zaťaženie ich robí náchylnými na poruchy. Nižšie sú uvedené niektoré bežné chyby, s ktorými sa možno stretnúť pri používaní portálových obrábacích centier a ich riešení.
| Typ poruchy | Bežné príznaky | Možné príčiny | Riešenia |
| Porucha mechanickej prevodovky | Znížená presnosť obrábania, abnormálny hluk, vibrácie | Opotrebenie vodiacej lišty/skrutky, slabé mazanie, poškodené ložiská | Vyčistite a znovu namažte vodiacu koľajnicu/vodiacu skrutku; vymeniť poškodené ložiská; upravte vôľu komponentov prevodovky. |
| Porucha vretena | Prehrievanie vretena, nestabilné otáčky, nadmerné vibrácie | Opotrebenie ložiska vretena, nevyváženosť nástroja, nedostatočné chladenie | Vymeňte ložiská; nástroje na obnovenie rovnováhy; skontrolujte chladiaci systém vretena (napr. vodné čerpadlo, potrubie). |
| Alarm servosystému | Alarm vodiča (napr. preťaženie, chyba kódovača) | Preťaženie motora, uvoľnený kábel snímača, nesprávne nastavenie parametrov | Skontrolujte, či nie je zaťaženie príliš vysoké; znovu pripojte kábel kódovača; obnovte servo ovládač na predvolené parametre a prekalibrujte ho. |
| Porucha meniča nástrojov | Zaseknutie meniča nástrojov, pád nástroja, zásobník nástrojov sa neotáča | Nedostatočný tlak vzduchu, porucha motora zásobníka nástrojov, porucha snímača | Skontrolujte tlak zdroja vzduchu (≥0,5 MPa); vyčistite alebo vymeňte snímače; manuálne resetujte zásobník nástrojov a prekalibrujte. |
Portálové obrábacie centrá sú vysoko efektívne a presné obrábacie zariadenia vhodné na spracovanie veľkorozmerných, vysoko presných a vysoko zaťažených obrobkov. Sú široko používané v leteckom a kozmickom priemysle, výrobe foriem, lodiarstve a automobilovom priemysle.
