M7132/7140/7150/7163/7180-16 Obdĺžniková stolová brúska s horizontálnym hriadeľom Výrobcovia, spoločnosť

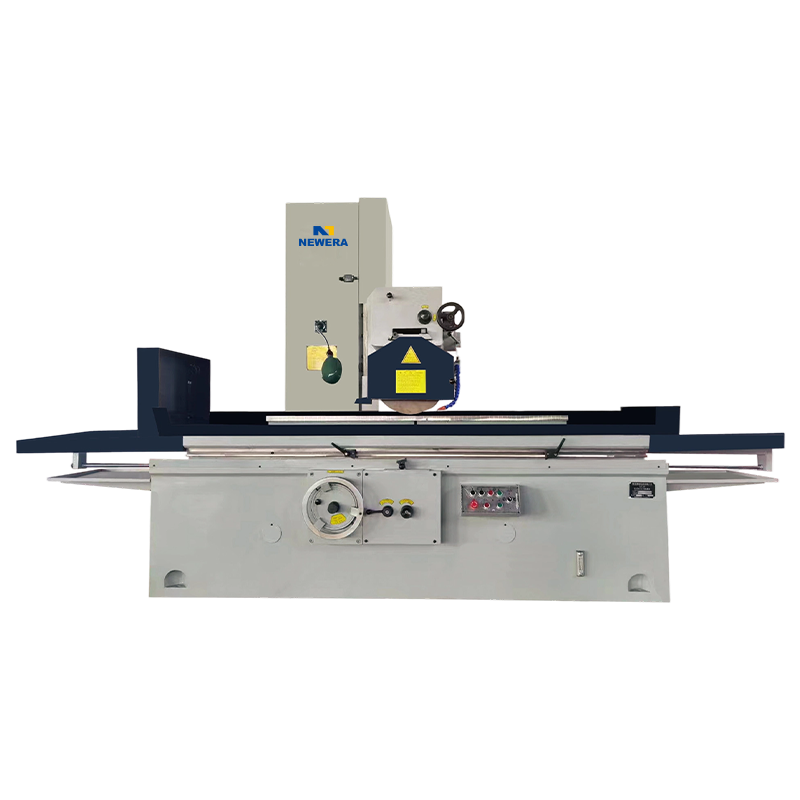

M7132/7140/7150/7163/7180-16 Obdĺžniková stolová brúska s horizontálnym hriadeľom

Kontaktujte nás

CNC EDM vs konvenčné EDM: Kontrola, presnosť, nastavenie a rozdiely v nákladoch -2026 -11-04
Dva hĺbiace stroje môžu sedieť vedľa seba s rovnakou veľkosťou stola, rovnakou skriňou generátora a podobným pôdorysom, a stále môžu byť úplne odlišnými nástrojmi pri každodennom používaní. Rozh...
Ako funguje EDM obrábanie? Iskriská, dielektrika a fyzika výboja -2026 -10-28
Vnútorný roh s hrúbkou 0,3 mm v spodnej časti vložky matrice 58 HRC H13 je bodom, kde frézovanie prestáva byť možnosťou. Polomer rohu je menší ako pri akejkoľvek praktickej fréze, materiál zabij...
CNC stroj na rezanie drôtom EDM: Špecifikácie, náklady a sprievodca nákupom pre formárne -2026 -10-21
Kalená lisovacia matrica D2, karbidový razník, vložka pretláčacej matrice – akonáhle tieto diely vyjdú z pece pri 58 až 62 HRC, frézovanie sa skončí a brúsenie sa stane pomalým a drahým. CNC str...
Technológia EDM: aplikácie, výberové kritériá a praktické pokyny -2026 -10-20
Picture a hardened H13 mold insert with a 0.8 mm deep rib and a square internal corner that no end mill can reach. The cavity has already been milled, but the last details need a process that cu...
Vysvetlenie EDM výbojového obrábania: Proces, nástroje a výber stroja -2026 -10-14
Vnútorný roh s hrúbkou 0,6 mm v kalenej vložke formy H13 núti malú stopkovú frézu do ocele 52 HRC, a to je práca, ktorá láme nástroje, väčšina obchodov by radšej odmietla. EDM výbojové obrábanie...
Čo znamená EDM v obrábaní? Vysvetlenie obrábania elektrickým výbojom -2026 -10-07
Vytvrdnite vložku formy na 52 HRC a fréza, ktorá ju vytvarovala v mäkkom stave, prestane byť voliteľná. Polomer rohu je 0,3 mm, rebro je hlboké 40 mm a nástroj sa jednoducho nedostane do dutiny....

Model	Jednotka	M7132-16	M7140-16	M7150-16	M7163-16	M7180-16
Veľkosť stola (D × Š)	mm	1600 × 320	1600 × 400	1600 × 500	1600 × 630	1600 × 800
Pozdĺžny pohybový zdvih	mm	1700	1700	1700	1700	1700
Vzdialenosť od stredu kolesa k stolu	mm	575	575	780	780	800
Vertical feed handwheel movement per turn	mm	1 (0,5)	1 (0,5)	1 (0,5)	1	1
Pohyb ručného kolieska vertikálneho podávania na bunku	mm	0,01 (0,005)	0,01 (0,005)	0,01 (0,005)	0.01	0.01
Maximum stroke of lateral motion	mm	450	450	550	680	850
Rýchlosť priečneho prerušovaného pohybu	m/min	0,5-3	0,5-3	0,5-3	0,5-3	0,5-3
Pozdĺžna rýchlosť	m/min	3-30	3-30	3-30	3-30	3-30
Otáčky hriadeľa pieskového kolesa	r/min	1440	1440	1440	1440	1440
Grinding wheel size	mm	Φ350×40×Φ127	Φ350×40×Φ127	Φ400×40×Φ127	Φ400×40×Φ127	Φ400×40×Φ127
Výkon motora brúsnej hlavy	kw	7,5/11	7,5/11	7,5/11	7.5	11
Celkový výkon motora	kw	13	11.5	14.6	14.5	13
Výkon motora olejového čerpadla	kw	4	4	5.5	5.5	7.5
Maximum load lift of table	kg	800	1000	1240	1290	1600
Čistá hmotnosť	kg	4500	5000	6500	7000	8000
Rovnobežnosť obrobenej plochy so základnou plochou	mm	1000:0,015	1000:0,015	1000:0,015	1000:0,015	1000:0,015
Drsnosť povrchu	μm	Ra 0,63	Ra 0,63	Ra 0,63	Ra 0,63	Ra 0,63
Celková veľkosť	mm	4600×1800×2100	4600×1800×2100	4600×1900×2400	4600×2100×2500	4500 × 2900 × 2800
